-
范圍及說明
本方法主要用于防腐蝕涂料的質(zhì)量控制、**黏度的測(cè)量，以及雙組分涂料中的主劑（A組分）的黏度測(cè)定。測(cè)試 結(jié)果以Pa ? s (帕斯卡?秒）表示。
2.儀器和材料
（1）旋轉(zhuǎn)黏度計(jì)：國(guó)產(chǎn)NDJ-1型（或美國(guó)Brookfield DV-II+型），測(cè)量范圍10?100000mPa ? s，儀器見圖1; （2）容器：直徑不小于70mm的燒杯或漆罐；（3）溫度計(jì)： *程為0?50°C，分度為0.1℃; (4)秒表：分度值為0.1s。
3.測(cè)定方法
（1）選擇相應(yīng)的轉(zhuǎn)子旋入儀器的連接軸上，然后使儀器緩慢地下降，轉(zhuǎn)子逐漸浸人到被測(cè)試樣中，使試樣液面剛好達(dá)到轉(zhuǎn)子軸的標(biāo)記處。
（2）在試樣中放入溫度計(jì)，靜置一段時(shí)間，使試樣和黏度計(jì)轉(zhuǎn)子的溫度保持在（23±
0.2)°C (—般在恒溫室內(nèi)進(jìn)行）。
（3）按下儀器上部的指針控制桿，合上電源開關(guān)，開動(dòng)電機(jī)，同時(shí)轉(zhuǎn)動(dòng)變速旋鈕，調(diào)節(jié)所需轉(zhuǎn)速，*后放松指針控制桿，使轉(zhuǎn)子在試樣中穩(wěn)定旋轉(zhuǎn)。
（4）開動(dòng)秒表進(jìn)行計(jì)時(shí)，根據(jù)不同漆樣，選擇不同旋轉(zhuǎn)時(shí)間（一般是60s或120s)，待指針穩(wěn)定后進(jìn)行讀數(shù)。
（5）指針在刻度盤上的讀數(shù)需要乘以該轉(zhuǎn)子的系數(shù)才*后得出實(shí)際測(cè)得的黏度值。
η= Ka
式中η——**黏度，mPa ?s;
K——系數(shù)；
α——指針?biāo)缸x數(shù)（偏轉(zhuǎn)角度）。

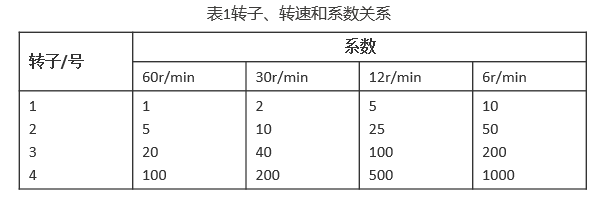

各轉(zhuǎn)子的系數(shù)見表1。
4.結(jié)果表示
試驗(yàn)結(jié)果以Pa ? s或mPa ? s表示。
5.儀器說明

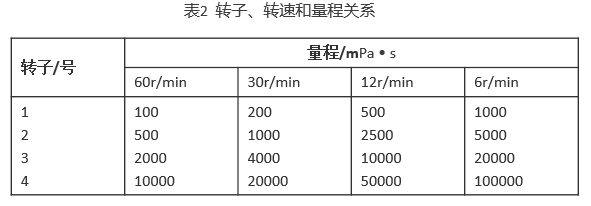

(1)國(guó)產(chǎn)NDJ-1型或NDJ-1A型旋轉(zhuǎn)黏度計(jì)轉(zhuǎn)子規(guī)格有4種，即1、2、3、4號(hào)四種轉(zhuǎn) 子（1號(hào)*大，4號(hào)*?。D(zhuǎn)子轉(zhuǎn)速也有4種，即6r/min、12r/min、30r/min、60r/min。 髙黏度的試樣則選用小的轉(zhuǎn)子，較慢的轉(zhuǎn)速；低黏度的試樣則選用大的轉(zhuǎn)子和較快的轉(zhuǎn)速。 轉(zhuǎn)子、轉(zhuǎn)速和量程的關(guān)系參見表2。
